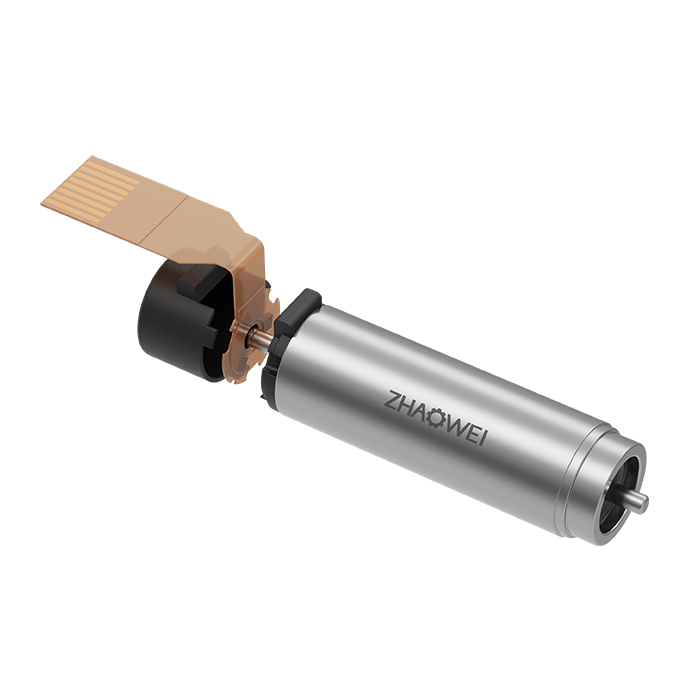

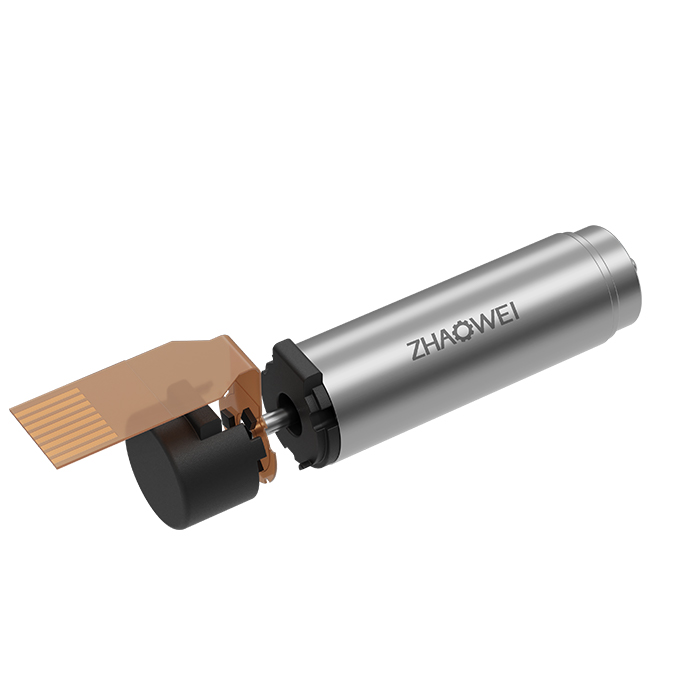

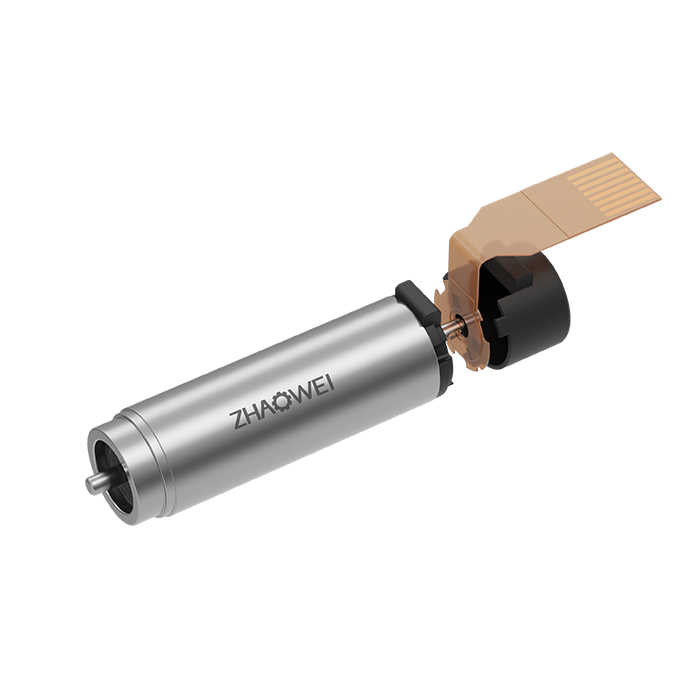

Φ6mm 無刷空心杯電機
產品型號：MC0623
直徑：6
長度：23
額定電壓（V）：12
額定轉速：46800±10%
堵轉轉矩（mNm）：1.5±7%
堵轉電流（A）：0.85±20%
轉矩常數（mNm/A）：1.73±20%
速度常數（rpm/V)：5523±20%
輸出軸直徑：1
| 電機數據（額定值） | |||
| 額定電壓（V) | 12 | ||
| 空載轉速 | 63400±10% | ||
| 空載電流（A) | 37±50% | ||
| 額定轉速 (rpm) | 46800±10% | ||
| 額定轉矩(mNm) | 0.4 | ||
| 額定電流(A) | 0.256±50% | ||
| 堵轉轉矩(mNm) | 1.5±7% | ||
| 堵轉電流(A) | 0.85±20% | ||
| 最大效率(%) | 63±7% | ||
| 電機常數（額定值） | |||
| 相間電阻（Ω） | 14.4±10% | ||
| 相間電感（mH） | 0.1±10% | ||
| 轉矩常數（mNm/A） | 1.73±20% | ||
| 速度常數（rpm/V） | 5523±20% | ||
| 轉速/轉矩斜度（ rpm/mNm） | 45972±20% | ||
| 機械時間常數（ms） | 2.84±20% | ||
| 轉子慣量（gcm2） | 0.007±20% | ||
| 熱參數 | |||
| 機殼-環境熱阻（K/W） | 67.9 | ||
| 繞組-機殼熱阻（K/W） | 15.2 | ||
| 繞組熱時間常數（s） | 1.54 | ||
| 電機熱時間常數（s） | 71.5 | ||
| 環境溫度（℃） | ?? -20~+100 | ||
| 最高繞組溫度（℃） | 125 | ||
| 機械參數（滾珠軸承） | |||
| 最大允許轉速 | 100 000 | ||
| 最大軸向間隙 | < 0.15 N? 0 | ||
| ?> 0.15 N? 0.06（max） | |||
| 徑向間隙 | ?preloaded | ||
| 最大軸向動態載荷(N) | 0.1 | ||
| 最大允許安靜態裝力（N） | 10 | ||
| 最大徑向載荷，距離法蘭處2mm處(N) | 2 | ||
| 端子型號 | |||
| Molex 52745-0897 52207-0460 | |||
| FCI SFV8R-2STBE1HLF SFW4R-2STGE1LF |
*注：以上具體參數可根據客戶要求定制。
設計圖紙
查看詳情
資料下載
Φ6mm 無刷空心杯電機規格書
