概述

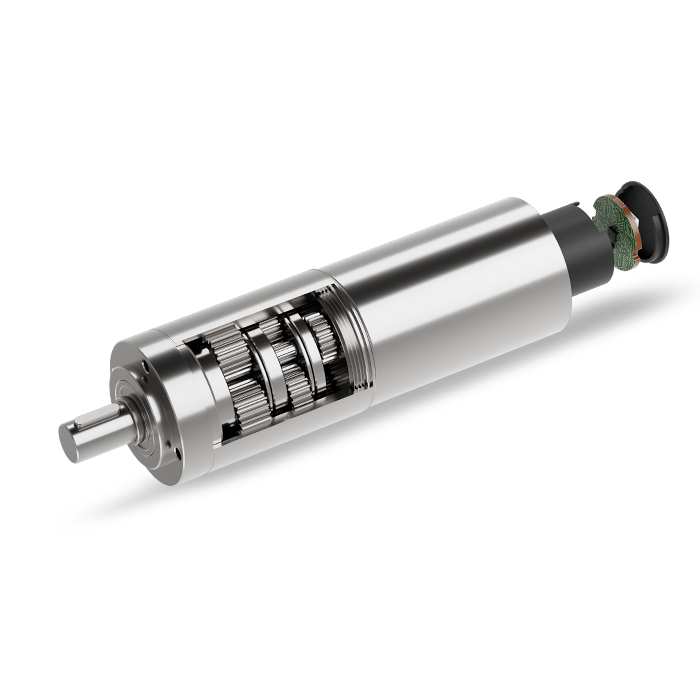

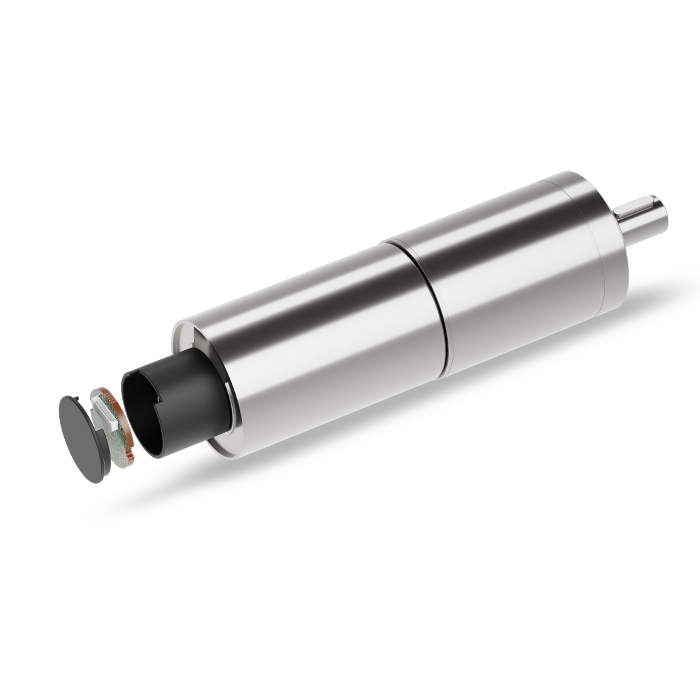

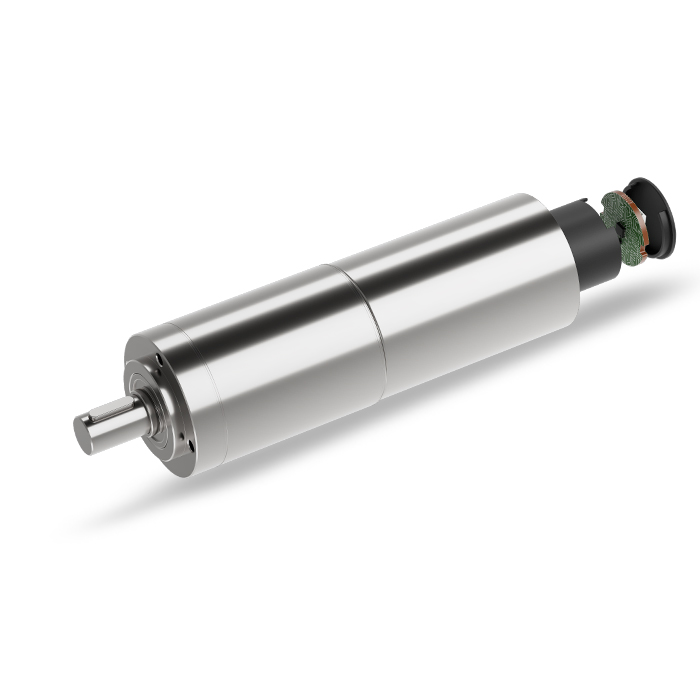

Φ38mm 行星減速箱（SMD系列）
型號：ZWSMD038038
直徑：37
長度：32.3~52.9
最大傳輸功率（W） ：185
最大連續轉矩（Nm）：9.3
最高連續輸入轉速：7000
環境溫度（℃) ：-40~+100
輸出端軸承：滾珠軸承
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 級數 | 1 | 2 | 3 |
| 減速比 | 3.9 | 16,26 | 62,83,103,111,138,150,172,186,231 |
| 最大傳連續輸功率（W） | 185 | 90 | 45 |
| 最大瞬時傳輸功率（W） | 230 | 115 | 60 |
| 最大連續轉矩(Nm) | 2.3 | 5.4 | 9.3 |
| 最大瞬時轉矩(Nm) | 2.9 | 6.8 | 11.6 |
| 最高連續輸入轉速 | 5000 | 6000 | 7000 |
| 最高瞬時輸入轉速 | 6250 | 7500 | 8750 |
| 最大效率(%) | 96 | 93 | 90 |
| 空載平均空回(°) | 0.5 | 0.5 | 0.5 |
| 最大軸向動態載荷（N） | 240 | 240 | 240 |
| 最大徑向載荷（離法蘭4mm處）(N) | 200 | 250 | 250 |
| 齒輪箱長度L1(mm) | 32.3 | 45.4 | 52.9 |
| 重量（G） | 240 | 320 | 420 |
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 (mm) |
齒輪箱額定容許力矩 (NM) |
齒輪箱瞬間容許力矩 (NM) |
減速比 | 減速箱長L1 (mm) |
|||
| 空載轉速 （rpm） |
空載電流 （mA max） |
負載轉速 （rpm） |
負載電流 （mA Max） |
轉矩 （NM） |
|||||||
| ZWSMD038038-3.9 | 24 | 2085 | 600 | 1836 | 4000 | 0.50 | 103.3 | 2.3 | 2.9 | 3.9 | 32.3 |
| ZWSMD038038-16 | 24 | 508 | 600 | 448 | 4500 | 1.80 | 116.4 | 5.4 | 6.8 | 16 | 45.4 |
| ZWSMD038038-26 | 24 | 313 | 600 | 275 | 4500 | 3.00 | 116.4 | 5.4 | 6.8 | 26 | 45.4 |
| ZWSMD038038-62 | 24 | 131 | 700 | 115 | 5000 | 6.90 | 123.9 | 9.3 | 11.6 | 62 | 52.9 |
| ZWSMD038038-83 | 24 | 98 | 700 | 86 | 5000 | 9.20 | 123.9 | 9.3 | 11.6 | 83 | 52.9 |
| ZWSMD038038-103 | 24 | 79 | 700 | 70 | 5000 | 11.40 | 123.9 | 9.3 | 11.6 | 103 | 52.9 |
| ZWSMD038038-111 | 24 | 73 | 700 | 65 | 5000 | 12.30 | 123.9 | 9.3 | 11.6 | 111 | 52.9 |
| ZWSMD038038-138 | 24 | 59 | 700 | 52 | 5000 | 15.30 | 123.9 | 9.3 | 11.6 | 138 | 52.9 |
| ZWSMD038038-150 | 24 | 54 | 700 | 48 | 5000 | 16.70 | 123.9 | 9.3 | 11.6 | 150 | 52.9 |
| ZWSMD038038-172 | 24 | 47 | 700 | 42 | 5000 | 19.10 | 123.9 | 9.3 | 11.6 | 172 | 52.9 |
| ZWSMD038038-186 | 24 | 44 | 700 | 38 | 5000 | 20.70 | 123.9 | 9.3 | 11.6 | 186 | 52.9 |
| ZWSMD038038-231 | 24 | 35 | 700 | 31 | 5000 | 25.70 | 123.9 | 9.3 | 11.6 | 231 | 52.9 |
*注：以上具體參數可根據客戶要求定制。
設計圖紙
查看詳情
資料下載
Φ38mm 行星減速箱（SMD系列）規格書
