主頁 > 產品中心 > 微型減速箱 > 行星減速箱(高性能版) > Φ8mm 行星減速箱(SMD系列)
概述

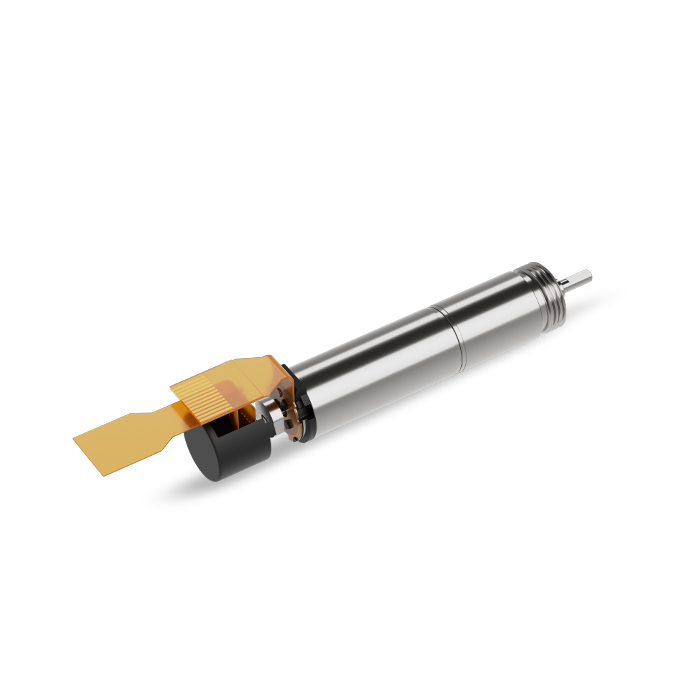

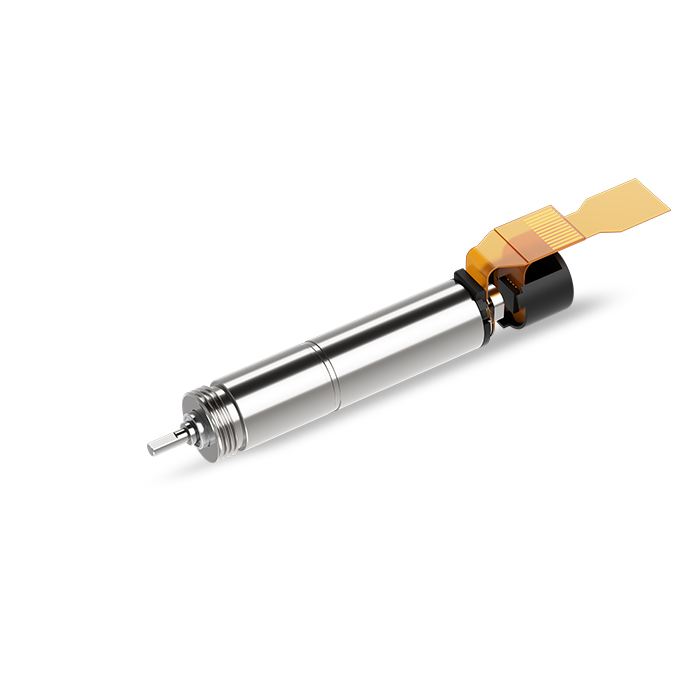

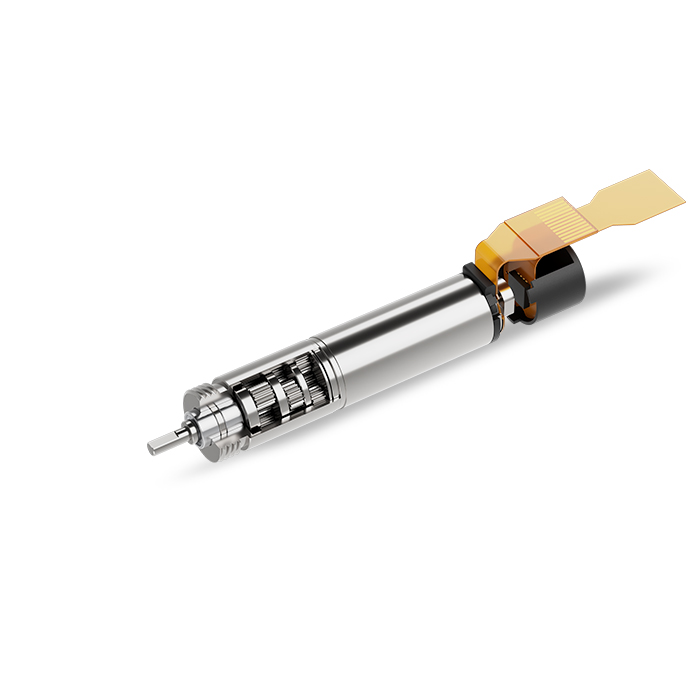

Φ8mm 行星減速箱(SMD系列)

型號:ZWSMD008008

直徑(mm):8

長度(mm):5.5~15.9

最大傳輸功率(W) :0.84

最大連續轉矩(Nm):0.1

最高連續輸入轉速(rpm):12000

環境溫度(℃) :-30~+85

輸出端軸承:滾珠軸承

* 該齒輪箱可根據客戶要求定制,并與對應電機整體出售。

減速箱技術數據

級數 1 2 3 4 5
減速比 4 16,36 64,216 256,1296 1024
最大傳連續輸功率(W) 0.84 0.52 0.39 0.13 0.04
最大瞬時傳輸功率(W) 1.05 0.65 0.49 0.16 0.05
最大連續轉矩(Nm) 0.01 0.02 0.06 0.08 0.1
最大瞬時轉矩(Nm) 0.015 0.03 0.09 0.12 0.15
最高連續輸入轉速(rpm) 12000 12000 12000 12000 12000
最高瞬時輸入轉速(rpm) 20000 20000 20000 20000 20000
最大效率(%) 90 81 73 65 59
空載平均空回(°) 1.8 2 2.2 2.5 3
最大軸向動態載荷(N) 5 5 5 5 5
最大徑向載荷(離法蘭4mm處)(N) 5 6 7 8 8
齒輪箱長度L1(mm) 5.5 8.1 10.7 13.3 15.9
重量(G) 2.6 3.2 3.8 4.4 5

推薦型號

型號 額定電壓
(V)
空載數據 負載數據 總長
(mm)
齒輪箱額定容許力矩
(NM)
齒輪箱瞬間容許力矩
(NM)
減速比 減速箱長L1
(mm)
空載轉速
(rpm)
空載電流
(mA max)
負載轉速
(rpm)
負載電流
(A Max)
轉矩
(NM)
ZWSMD008008-04 12 9625 120 6375 0.55 0.01 29.5 0.01 0.015 4 5.5
ZWSMD008008-16 12 2406 130 1594 0.6 0.03 32.1 0.02 0.03 16 8.1
ZWSMD008008-36 12 1069 130 708 0.6 0.01 32.1 0.008 0.012 36 8.1
ZWSMD008008-64 12 602 140 398 0.6 0.06 34.7 0.06 0.09 64 10.7
ZWSMD008008-216 12 178 140 118 0.6 0.02 34.7 0.02 0.03 216 10.7
ZWSMD008008-256 12 150 150 100 0.65 0.08 37.3 0.08 0.12 256 13.3
ZWSMD008008-1296 12 30 150 20 0.65 0.04 37.3 0.04 0.06 1296 13.3
ZWSMD008008-1024 12 38 160 25 0.7 0.10 39.9 0.1 0.15 1024 15.9
*注:以上具體參數可根據客戶要求定制。

設計圖紙

熱門產品查看更多

  •  ZWSMD006006

      最大傳輸功率0.63W

      最大連續轉矩0.03Nm

      最高連續輸入轉速40000rpm

    查看詳情
  •  ZWSMD008008

      最大傳輸功率0.84W

      最大連續轉矩0.1Nm

      最高連續輸入轉速12000rpm

    查看詳情
  •  ZWSMD010010

      最大傳輸功率1.6W

      最大連續轉矩0.15Nm

      最高連續輸入轉速12000rpm

    查看詳情

資料下載

Φ8mm 行星減速箱(SMD系列)規格書
